Halo sobat hamtronik,
Berikut kami bagikan pcb Tuner FM VCO (voltage Control Osiclaor) dengan tipe KCF204V buatan korea dan tuner Mitsumi 6700RCFK01.
Kedua tuner ini mempunyai Pin out yang mirip, sehingga bisa dibuat 2 opsi sekaligus dalam PCB.
Perbedaan hanya pada pengaturan AGC, dimana untuk KCF204V ada 1 pin dan Mitsumi 6700RCFK01 tidak ada.
Baik berikut PCB yang sudah di lengkapi keterangan Pin Out. Jika ada pertanyaan silahkan tinggalkan komentar
Ukuran PCB 106,5 x 57 mm
 |
| Contoh Penampakan yang sudah dirakit |
 |
| penampakan tata letak komponen dan jalur bawah |
Perlu kami sampaikan beberapa komponen kadang teman-teman ada yang bingung. Untuk yang kotak ada kaki strip kanan kiri itu Resistor, sedangkan yang agak bulat tanpa kaki strip itu Capasitor.
Masing-masing mempunyai kode yang sama misalkan untuk Resistor 104 itu artinya 100K dan untuk Capasitor 223 artinya 22nF
Fungsi Pinout:
- SP : Ke Speaker
- B+ : Ke VCC 12 s.d 15 Volt
- S.MTR : Disambungkan Ke VU meter, digunakan untuk memantau signal
- OSC: Disambungkan ke Frequensi Counter atau display.
- ANT: Disambungkan ke Antena.
 |
| bawah |
 |
| letering |
 |
| masking 1 |
 |
| masking 2 |
 |

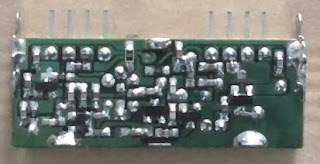

| tuner KCF204BV |
 |
| Tuner Mitsumi 6700RCFK01A |
Selamat mencoba Selamat Berkarya...
