SMPS 15-22 Watt Simpel dengan VIPER 12A

 Halo sobat hamtronik,

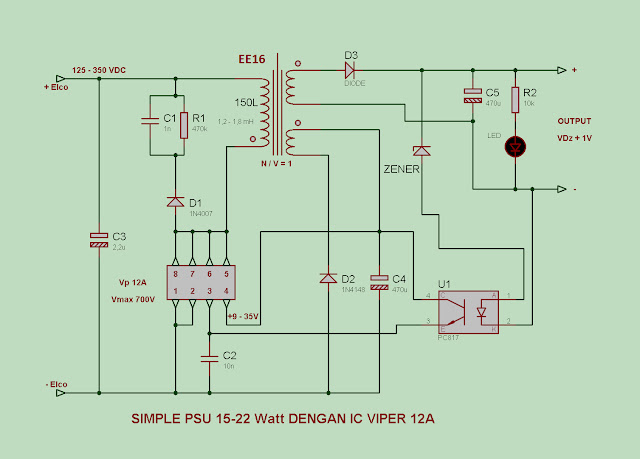

Berikut adalah Skema SMPS yang sederhana menggunakan IC Viper 12A. komponen yang digunakan tidak terlalu rumit, sehingga kita dimudahkan untuk merakitnya.

Input DC 125 s.d 350VDC, untuk rangkaian penyearah dari AC 220V tidak disertakan di skema tersebut.

Trafo Utama menggunakan EE16, L primer 150lilit dengan induktansi 1,2 - 1.8 mH.

L Sekunder bisa disesuikan dengan rumus N/V = 1; misal yang kita butuhkan 12V maka N=12x1 = 12 lilit.

kit ini karya Pakde Cahyo dan sudah banyak diimplementasikan pada Suply PWM SMPS
